سلسلة GSSB

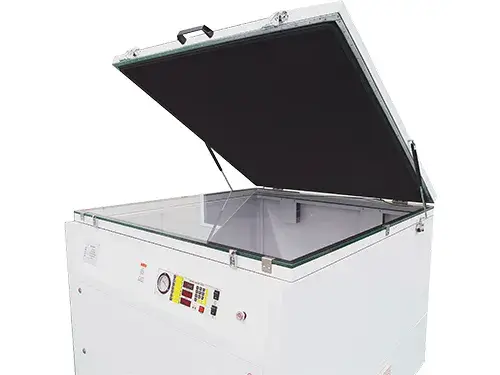

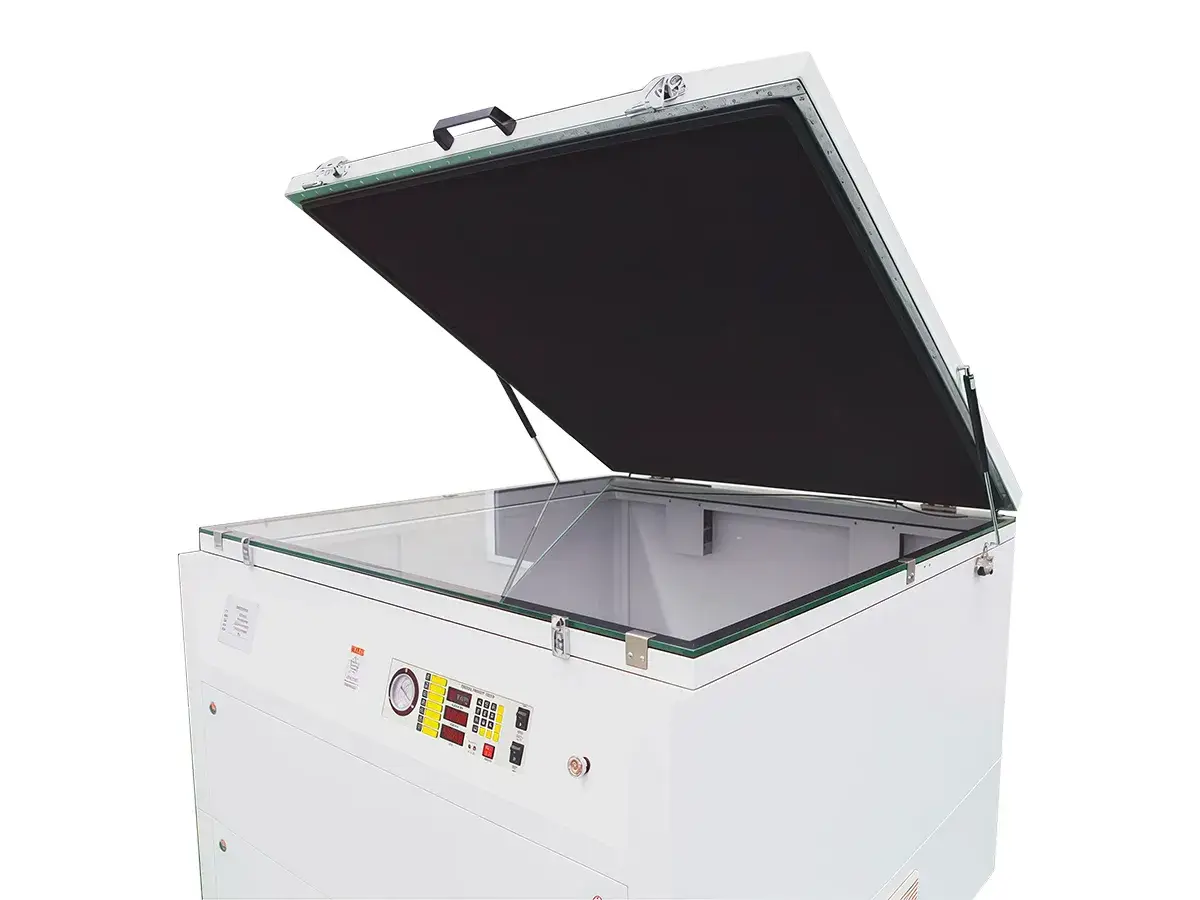

وحدة تصوير الشبلونات (كشف)Screen Printing Exposure Unit
تستخدم وحدة تصوير الشبلونات من سلسلة GSSB لنقل التصميم من الفيلم الأصلي إلى الشبلونة الحساسة للضوء بدقة وثبات. وخلال عملية الكشف، يضمن نظام الضغط بقاء الفيلم والشبلونة المطلية في تلامس محكم، مما يحسن دقة نقل التفاصيل ويحد من فقدان حدة الصورة
يساعد ذلك على تحقيق حواف أكثر دقة للخطوط والعناصر الرسومية، مع الحفاظ على ثبات جودة الشبلونات المعدة للطباعة. وتدعم الوحدة التشغيل اليدوي والأوتوماتيكي، وتضم نظام غالق أوتوماتيكيًا و10 إعدادات قابلة للحفظ لعمليات الكشف
وتستخدم الوحدة مصابيح يوديد الغاليوم بطول موجي 370 نانومتر، بما يوفر ظروف تعريض مستقرة ومتكررة أثناء تجهيز الشبلونات
المواصفات
| الموديل | |||
| أقصى مقاس للإطار (مم) | 1000 × 1000 | 1300 × 1200 | 1500 × 1300 |
| قدرة مصدر الإضاءة (كيلوواط) | 3 | 3 | 3 |
| القدرة الإجمالية (كيلوواط) | 3.3 | 3.3 | 3.3 |
| الوزن (كجم) | 200 | 230 | 260 |
| الأبعاد الخارجية الطول × العرض × الارتفاع (مم) | 1600×1450×1200 | 1685×1620×1330 | 1900×1750×1250 |
