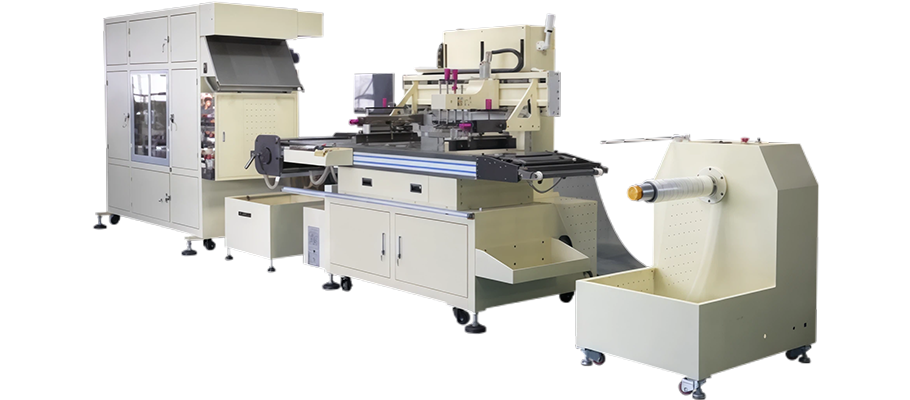

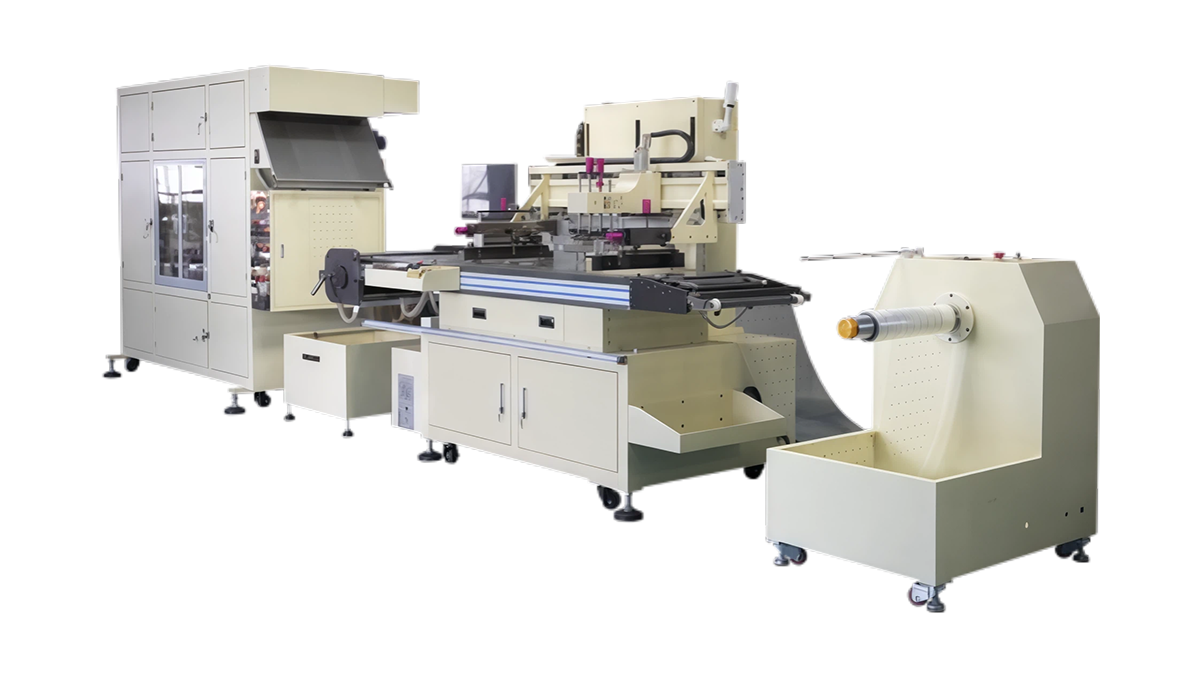

آلة طباعة سلك سكرين بنظام رول إلى رولRoll-To-Roll Screen Press
تتطلب المواد الملفوفة بنظام الرول شدًا مستقرًا، ودقة عالية في محاذاة الطباعة، وإنتاجًا مستمرًا من مرحلة فك اللف حتى إعادة اللف، وتدمج ماكينة الطباعة بسلك اسكرين (GRTR-Roll To Roll) أنظمة فك اللف، والطباعة، والتجفيف، وإعادة اللف، والفحص، والتحكم ضمن سير عمل متواصل، مما يجعل طباعة المواد الملفوفة أسرع وأكثر استقرارًا وأسهل في الإدارة
تم تصميم ماكينة Roll-To-Roll للمواد المرنة الملفوفة، وتدعم الطباعة بسلك اسكرين عالية السرعة على الخامات التي تتطلب نقل حبر ثابتًا ومعالجة موثوقة للمادة أثناء الحركة. ومن خلال دمج الطباعة والتجفيف في خط واحد، يقلل النظام من المناولة اليدوية، ويحسن استمرارية الإنتاج، ويدعم تحقيق تجانس أفضل في المخرجات لتطبيقات طباعة الترانسفير الصناعية
تُخصص ماكينة (Roll-To-Roll Screen Press) لطباعة الخامات الملفوفة، حيث يمكن طباعة الأنماط مباشرة على المادة الأساسية، أو استخدامها لطباعة مواد النقل التي يتم نقلها لاحقًا بواسطة تقنيات النقل الحراري أو الملصقات المائية إلى أسطح مختلفة تشمل السيراميك، والزجاج، واللوحات الإلكترونية، والبلاستيك، والمنسوجات وغيرها
العينات
-

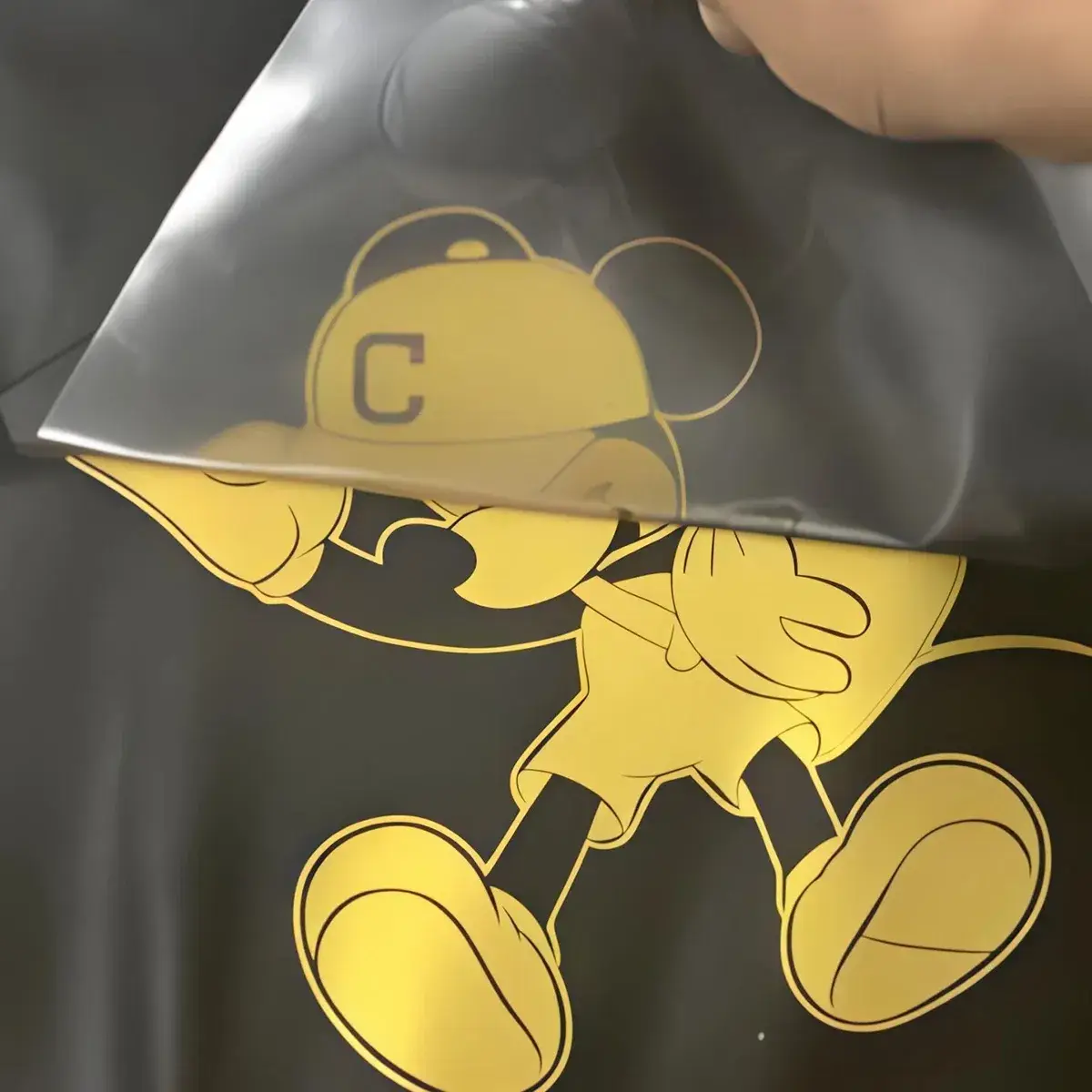

الأزياء -

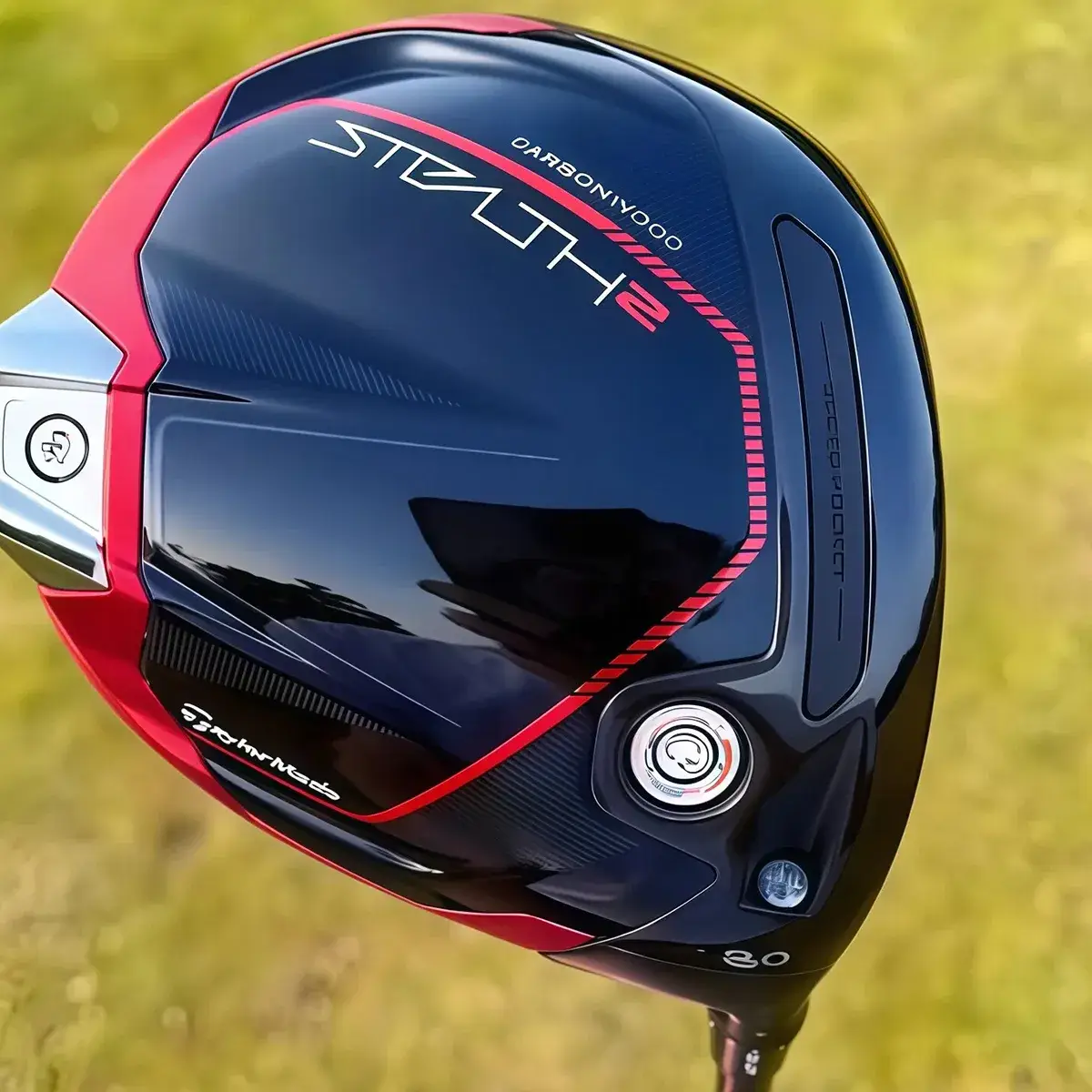

مضارب الجولف -

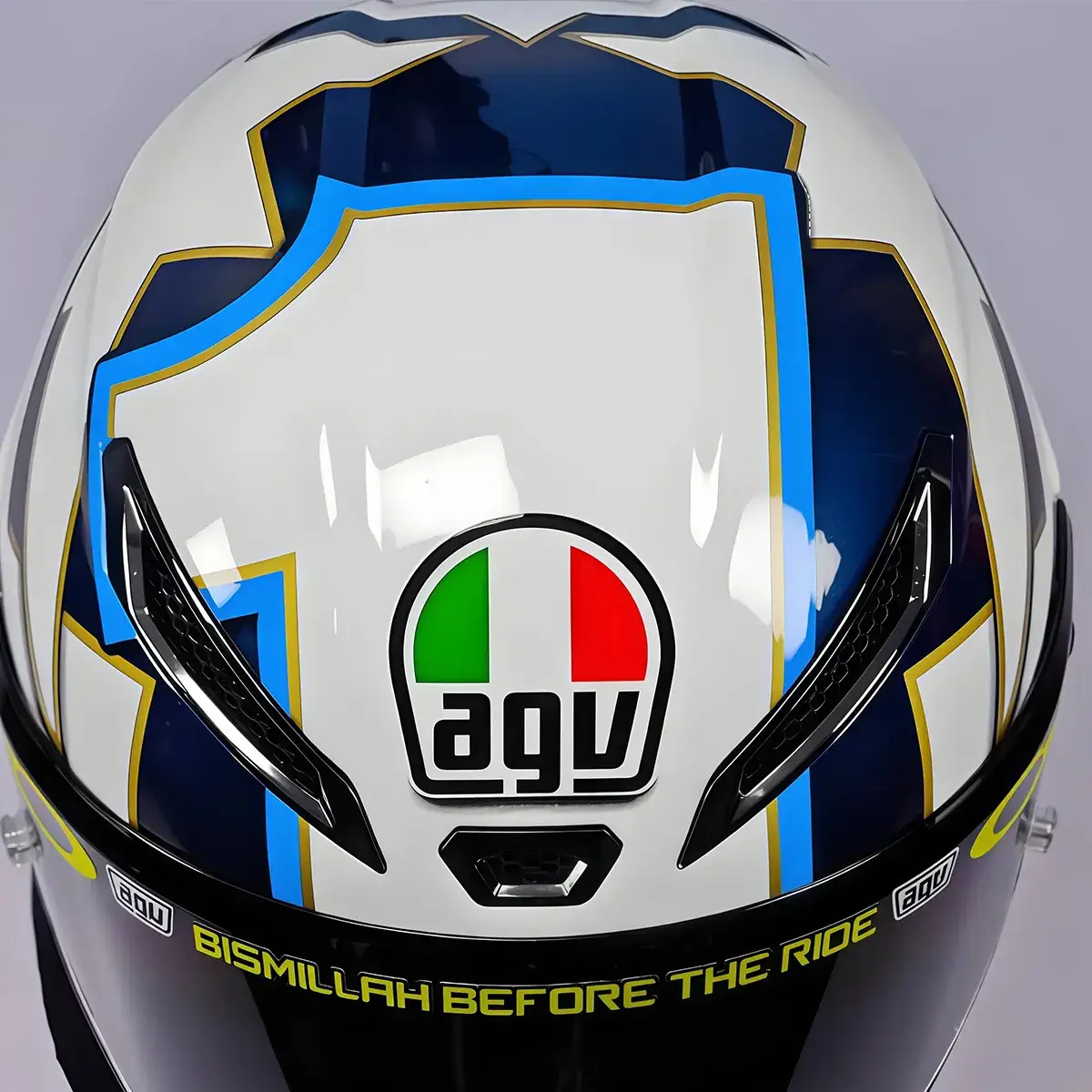

الخوذات -

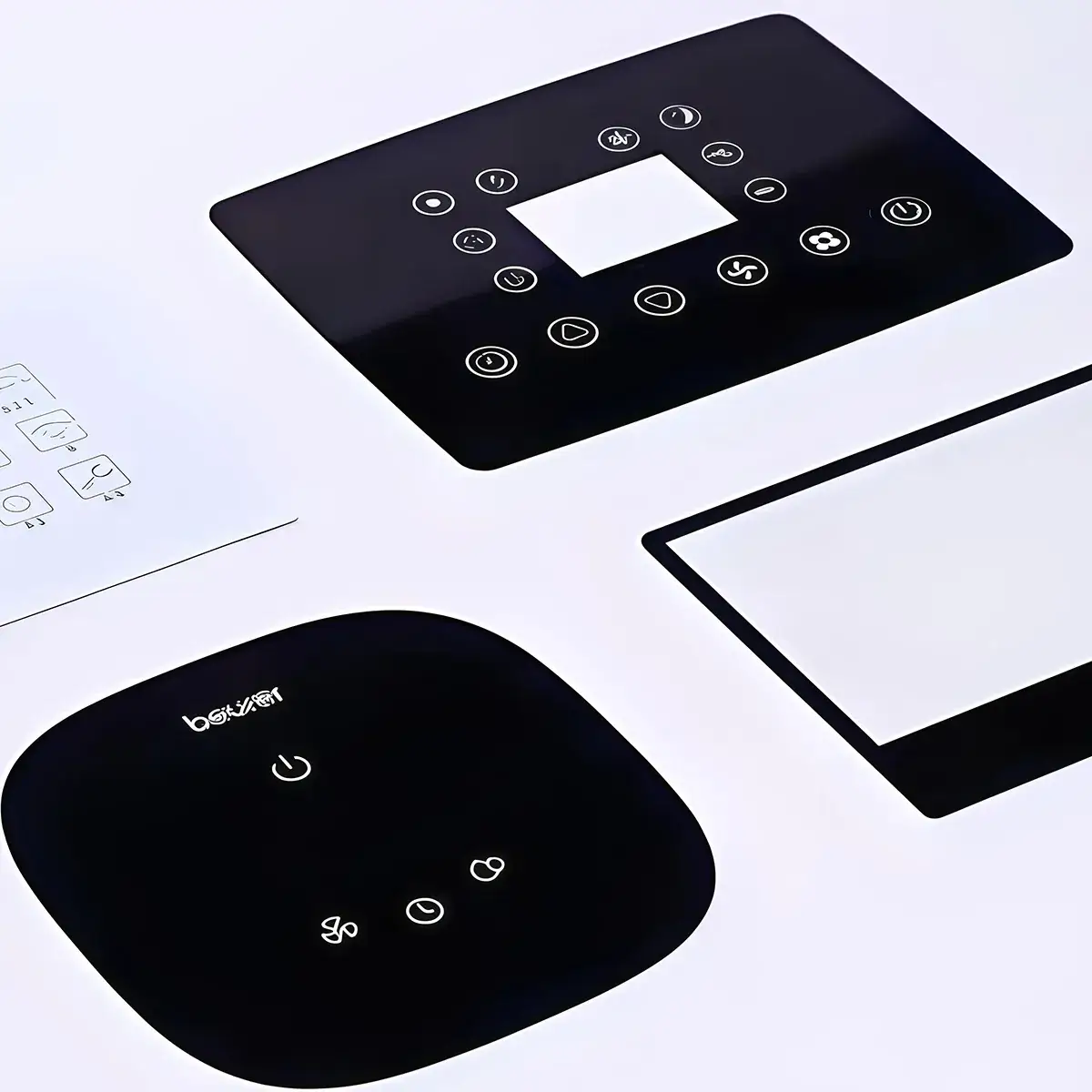

لوحات التحكم -

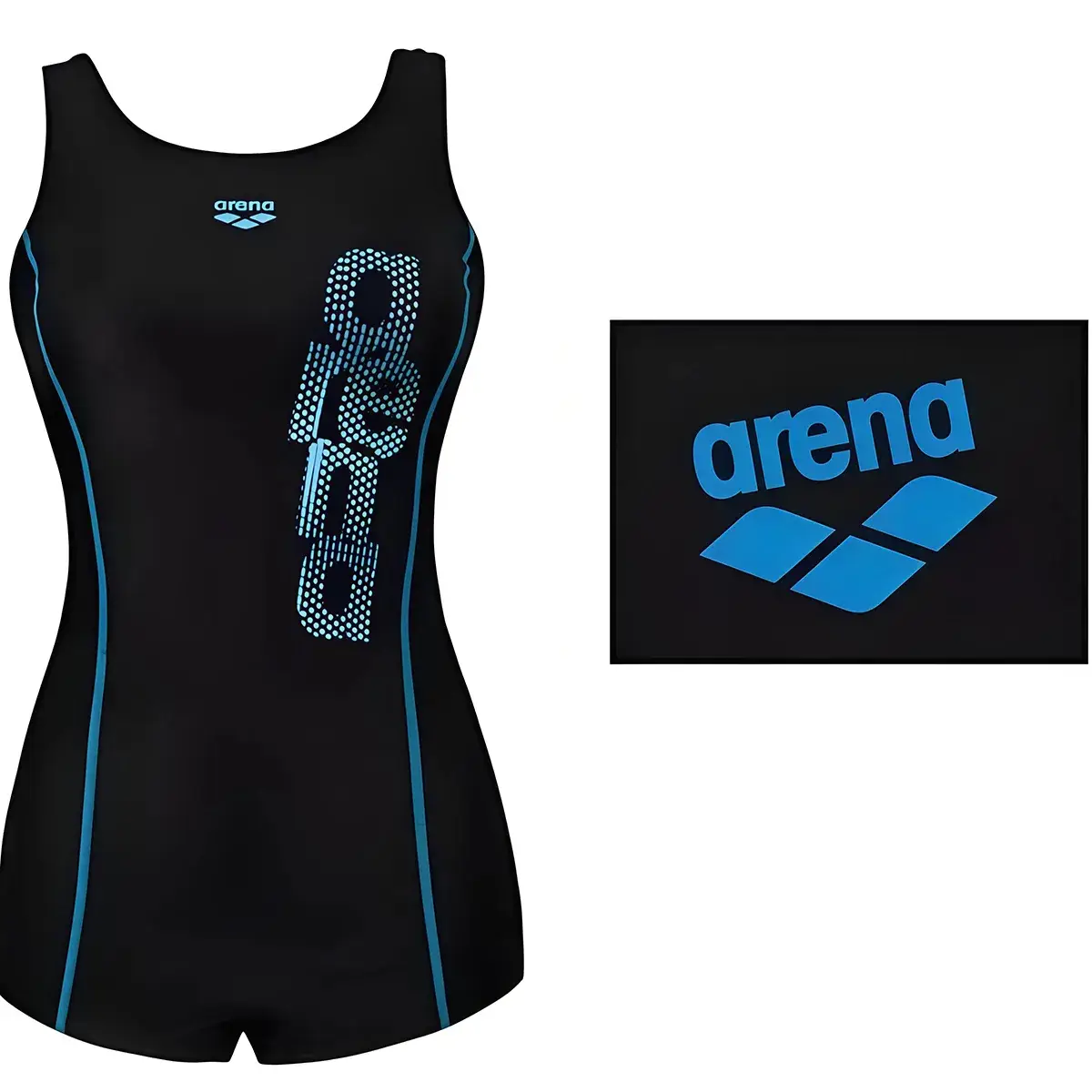

الملبوسات -

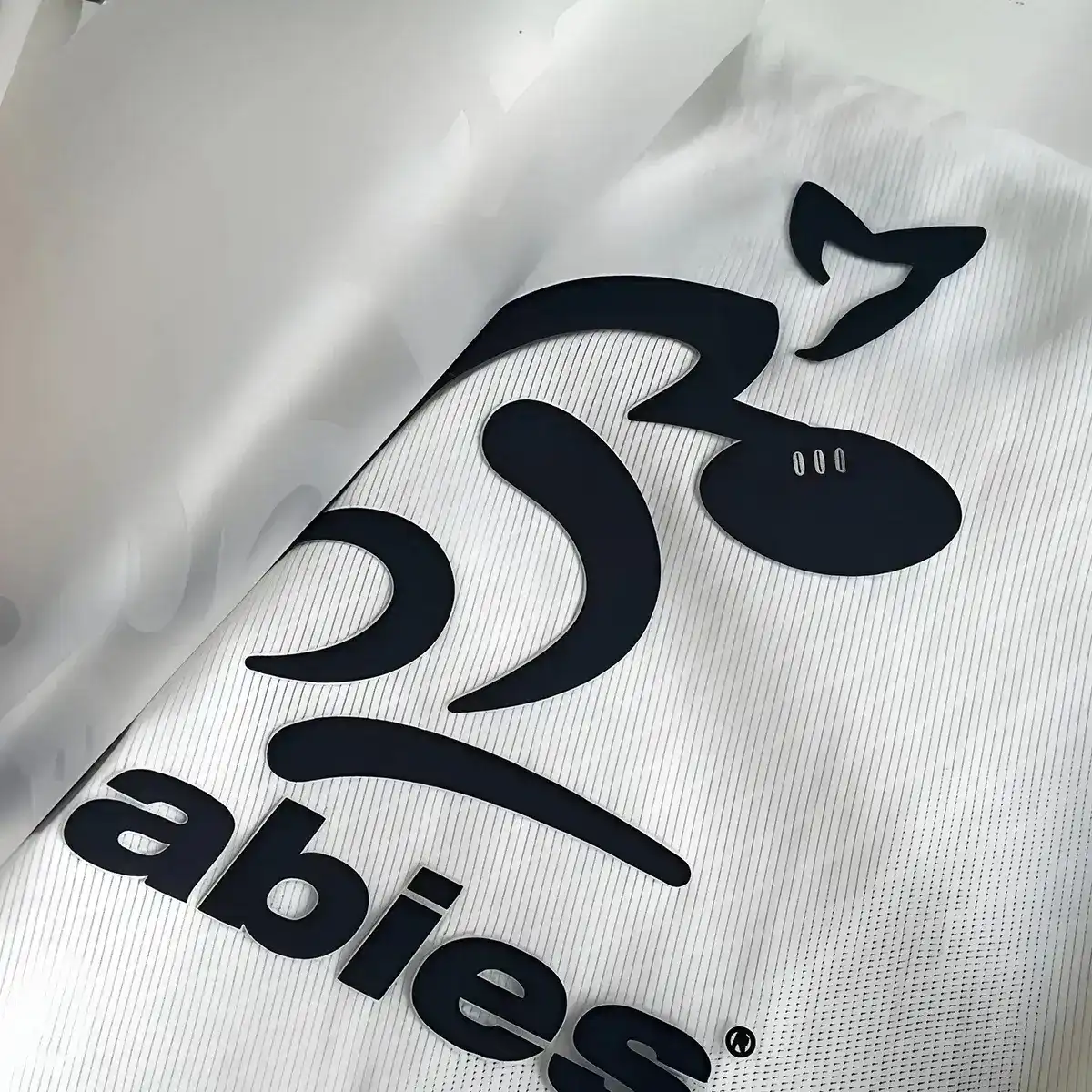

المنسوجات
ماكينة الطباعة بالشاشة الحريرية (سلك سكرين)
| الموديل | |||
| أقصى مساحة للطباعة (مم) | 500 × 700 | 600 × 800 | 700 × 900 |
| أقصى مقاس لإطار الشاشة/شبكة الطباعة (مم) | 700 × 1100 | 800 × 1200 | 900 × 1300 |
| أدنى مقاس لإطار الشاشة/شبكة الطباعة (مم) | 300 × 400 | 300 × 400 | 300 × 400 |
| أقصى عرض للمادة (مم) | 500 | 600 | 700 |
| دقة التسجيل (مم) | ± 0.05 | ± 0.05 | ± 0.05 |
| سرعة الطباعة (قطعة/ساعة) | 1400–2100 | 1400– 2060 | 1200–1900 |
| سماكة الخامة (مم) | 0.03– 0.38 | 0.03– 0.38 | 0.03– 0.38 |
| الطاقة | 3 فاز، 380 فولت، 29 كيلوواط | 3 فاز، 380 فولت، 31 كيلوواط |
ماكينة التجفيف
| الموديل | |
| أقصى درجة حرارة | 150 درجة مئوية |
| أقصى قطر لإعادة التدوير | 50 مم |
| الطاقة | 3 فاز، 380 فولت، 50 هيرتز |
| الأبعاد | (2400 × 1200 × 2000) مم |
- فك اللف الأوتوماتيكي وتصحيح مسار الويب: يتم فك لف المواد بشكل أوتوماتيكي، مع ضبط موضعها باستخدام نظام تصحيح مسار الويب الكهروضوئي أو الهوائي، مما يحافظ على ثبات نقطة بداية الطباعة ويقلل من انحراف التغذية
- نظام التسجيل الأوتوماتيكي الاختياري بتقنية CCD: يمكن تجهيز الطرازات المتقدمة بتقنية محاذاة الرؤية CCD، لتحقيق دقة تسجيل تصل إلى ±0.02 مم، مما يلبي متطلبات تطبيقات الطباعة متعددة الألوان أو الطباعة عالية الدقة
- التحكم الأوتوماتيكي في الشد بعد الطباعة: تقوم وحدة إعادة اللف بضبط شد الويب تلقائيًا بعد الطباعة، مما يحافظ على استواء الرولات النهائية ونعومتها وخلوها من التجاعيد
- توافق واسع مع مختلف المواد: يمكن لماكينة الطباعة Roll-To-Roll معالجة مواد مثل PET وPVC والدوائر المرنة وغيرها من المواد المغذية بنظام الرول، كما يمكن تخصيص التكوينات غير القياسية، مثل وحدات المعالجة بـ UV أو أجهزة مقاومة الكهرباء الساكنة، لتطبيقات طباعة الملصقات، وطباعة المكونات الإلكترونية، وتطبيقات المواد الخاصة
- تصحيح اللف الأوتوماتيكي لحماية حواف المواد: تحافظ وحدة فك اللف على محاذاة المادة عند مدخل ماكينة الطباعة، مما يقلل من تآكل الحواف الناتج عن مكونات التوجيه، ويحسن استقرار حركة المادة أثناء المعالجة
- تحديد الموضع ثلاثي النقاط لتحقيق دقة طباعة أعلى: تستخدم وحدة الطباعة نظام تحديد موضع ثلاثي النقاط لكل شيت أو دورة طباعة، مما يحسن دقة التسجيل وثبات جودة الطباعة
- ثبات شد الويب عبر كامل الخط: يساعد التحكم في الشد على منع انحراف المادة أو تأرجحها أثناء الحركة، مما يسمح لماكينة الطباعة بالعمل بسرعة وكفاءة أعلى
- هيكل رأس الطباعة المستقل: يتم تركيب رأس الطباعة بشكل مستقل، ويمكن رفعه كوحدة كاملة أو بشكل منفصل، مما يجعل تركيب وضبط وصيانة شفرة الطباعة وقضيب غمر الحبر أكثر سهولة
