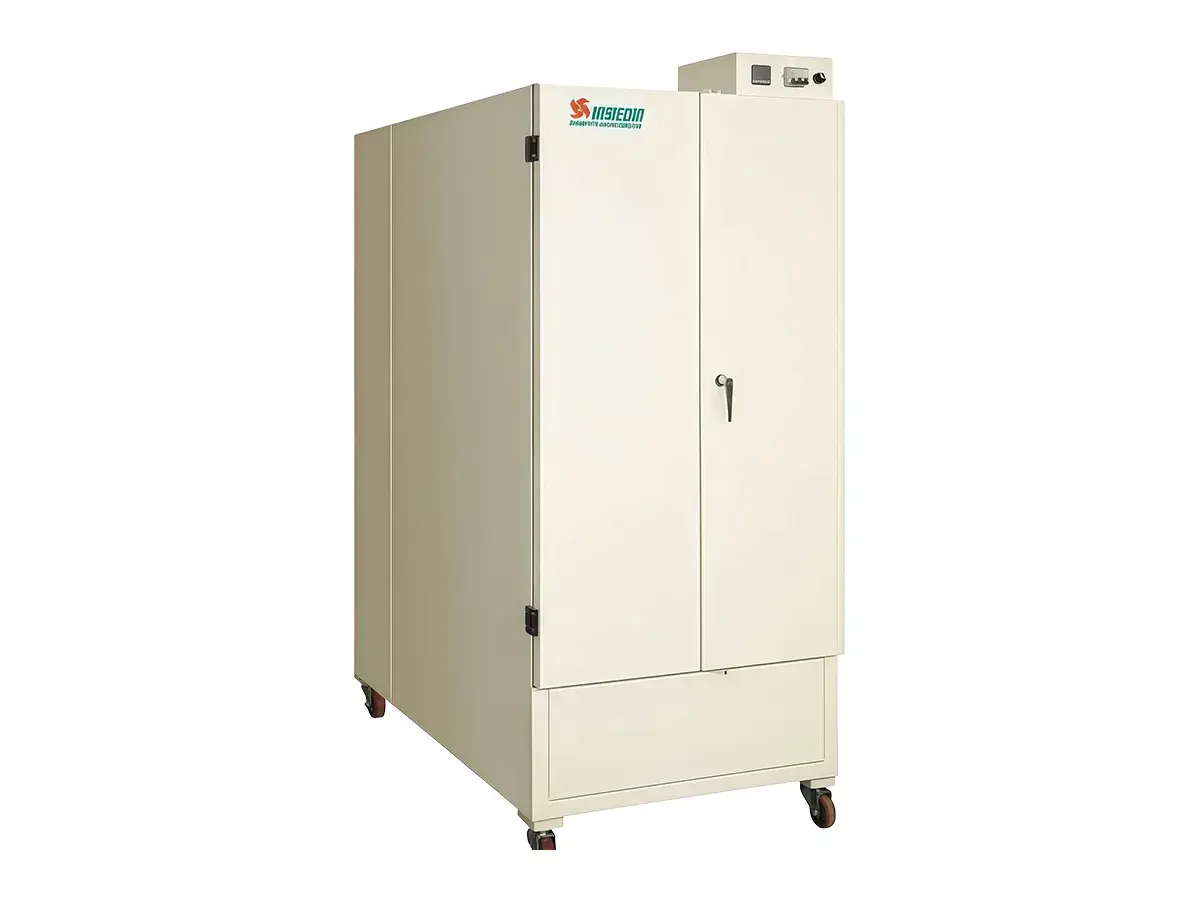

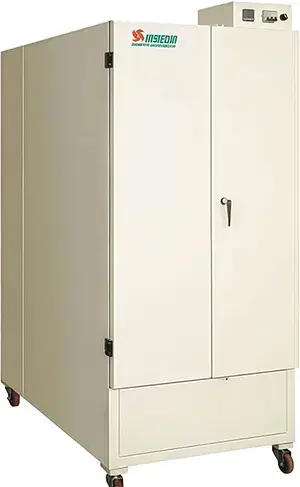

بعد غسيل الشبلونات أو تطبيق طبقة الطلاء، يتطلب تجهيزها تجفيفًا سريعًا ومتجانسًا للحفاظ على استقرار العملية قبل التصوير والطباعة، تعمل خزانة تجفيف إطارات الشبلونات الرأسية من سلسلة GHB على تجفيف إطارات الشبلونات بكفاءة، مع إمكانية التحكم في درجة الحرارة والحفاظ عليها ضمن ظروف تشغيل مستقرة داخل الخزانة
تعتمد الخزانة هيكلًا مركبًا متعدد الطبقات مزودًا بعزل من الصوف الزجاجي عالي الكثافة، للحد من فقدان الحرارة وتقليل الإشعاع الحراري إلى محيط الورشة، ويمكن ضبط درجة الحرارة الداخلية بشكل مستمر وفق متطلبات عملية التجفيف، مع الحفاظ على استقرارها أثناء التشغيل، بما يوفر ظروف تجفيف ثابتة لتجهيز الشبلونات
تستوعب الخزانة حتى 10 إطارات شبلونات في المرة الواحدة، مع درجة حرارة قصوى تصل إلى 60 °م، مما يرفع كفاءة مراحل ما قبل الطباعة ويحافظ على ثبات نتائج التجفيف، كما تتيح أربع عجلات متعددة الاتجاهات تحريك الخزانة بسهولة، مع إمكانية توصيلها اختياريًا بنظام طرد هواء خارجي، بما يوفر مرونة أكبر في توزيع المعدات داخل الورشة وتنظيم نظام التهوية
| الموديل | ||
| أقصى مقاس للإطار (مم) | 1000 × 1000 | 1200 × 1300 |
| عناصر التسخين (كيلوواط × عدد الوحدات) | 0.5 × 6 | 0.5× 6 |
| القدرة الإجمالية (كيلوواط) | 3 | 3 |
| درجة الحرارة القصوى (°م) | 60 | 60 |
| الوزن (كجم) | 500 | 600 |
| الأبعاد الخارجية الطول × العرض × الارتفاع (مم) | 1200 × 800 × 1700 | 1550 × 800 × 1950 |

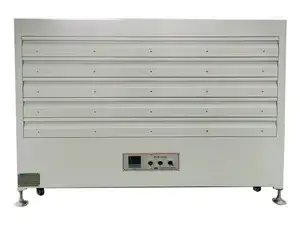

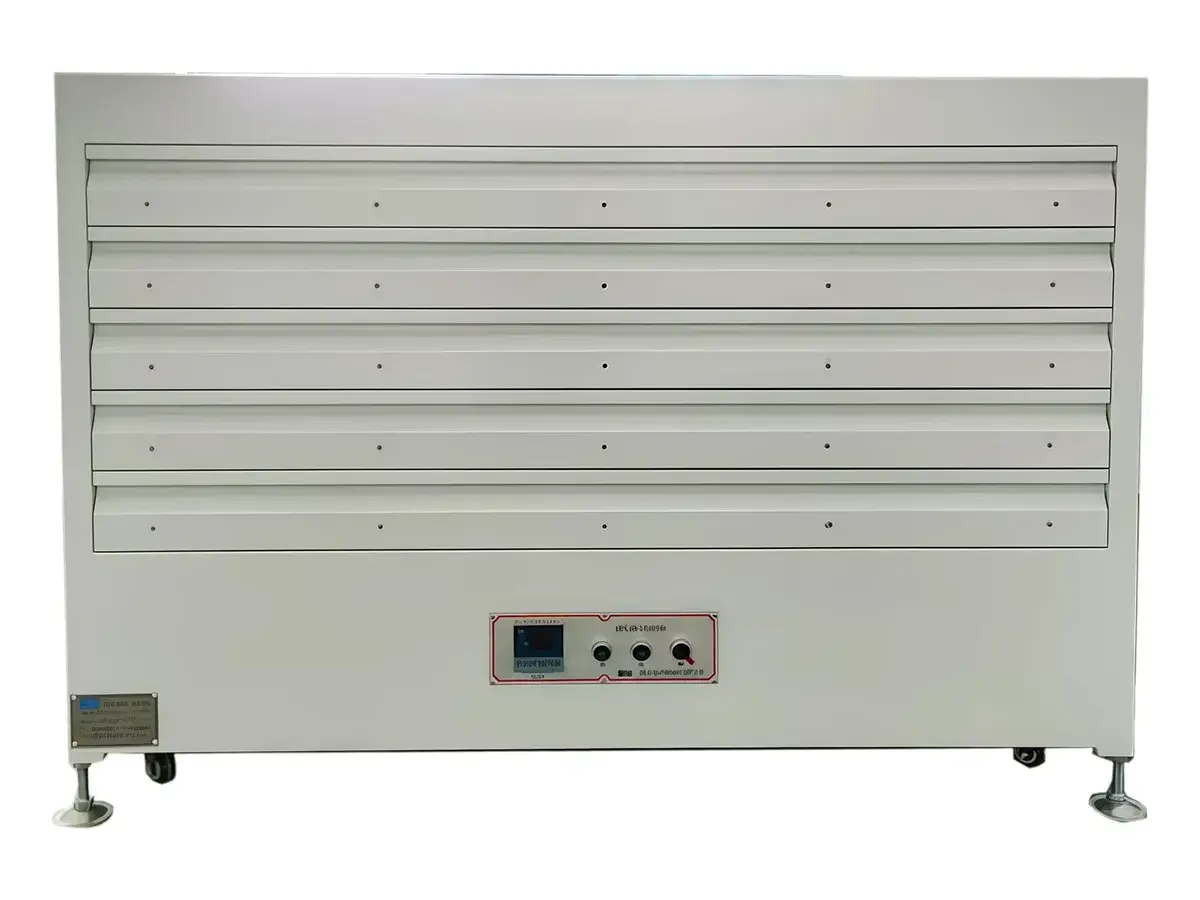

تعتمد خزائن تجفيف إطارات الشبلونات من سلسلة GHB-FT على التجفيف الأفقي للحفاظ على استواء إطارات الشبلونات أثناء التجفيف، مما يقلل من سيلان طبقة الطلاء الرطبة أو تجمعها بشكل غير متساوي، ويساعد ذلك على تحقيق سماكة متجانسة لطبقة الشبلونة وتجهيزها بشكل أكثر ثباتًا قبل التصوير والطباعة
يوفر التصميم الأفقي حلًا مناسبًا لعمليات تجهيز الشبلونات التي تتطلب ثبات طبقة الطلاء وقابلية تكرار النتائج، إذ يحافظ على إطارات الشبلونات المطلية في وضع مستوي أثناء التجفيف، ما يحفاظ على انتظام طبقة الشبلونة ودعم وضوح الصورة المطبوعة واستقرار نتائج الطباعة
يوفر التصميم الأفقي بيئة مناسبة لعمليات تجهيز الشبلونات التي تتطلب ثبات طبقة الطلاء وقابلية تكرار النتائج، إذ يحافظ على إطارات الشبلونات المطلية في وضع مستوي أثناء التجفيف، والذي يدعم انتظام طبقة شبلونة الطباعة ويساعد على تحقيق وضوح أفضل للصورة واستقرار نتائج الطباعة
وتمتاز الخزائن بتصميم متعدد الطبقات على شكل أدراج، يتيح تجفيف عدة إطارات شبلونات في الوقت نفسه، مما يرفع كفاءة مراحل ما قبل الطباعة ويحافظ على تنظيم عملية التجفيف والتحكم فيها
| الموديل | |
| أقصى مقاس للإطار | 1300 × 1300 مم |
| عدد الطبقات | 5 طبقات |
| درجة حرارة التشغيل | (درجة الحرارة المحيطة + 10 °م) – 50 °م |
| عناصر التسخين | أنابيب تسخين على شكل I |
| طريقة تدوير الهواء | تدوير الهواء الساخن |
| آلية الفتح | أدراج أحادية الطبقة |
| التحكم في درجة الحرارة | وحدة تحكم ذكية، تثبيت تلقائي لدرجة الحرارة |
| دقة التحكم | ± 1 °م |
| تجانس درجة الحرارة | ± 3 °م |
| مستشعر درجة الحرارة | مزدوج حراري |
| مصدر الطاقة | 220 فولت / طور واحد / 3 كيلوواط |
| أبعاد الماكينة | 1650 × 1390 × 1050 مم |
| الوزن | حوالي 400 كجم |
| ملاحظة: يمكن تعديل المواصفات وفقًا لمتطلبات العميل عند الطلب، مع إمكانية توفير حلول مخصصة حسب الحاجة | |
